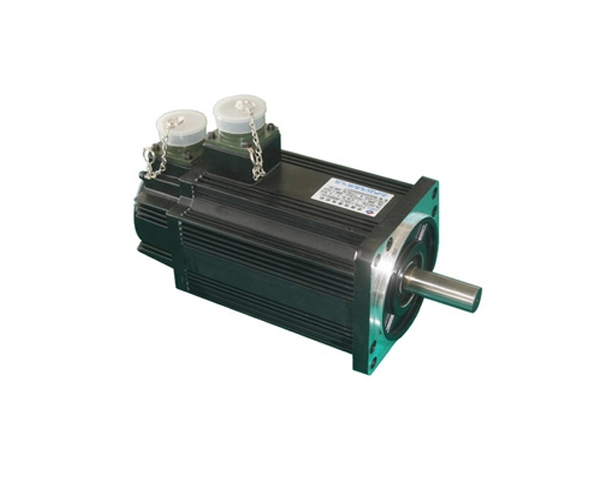

Wprowadzenie produktu: AC Servo Motor nema42 należy stosować z serwonapędem AC
Wysokonapięciowe bezszczotkowe serwosilniki prądu przemiennego z serii EC-M zapewniają aplikacje o dużej gęstości momentu obrotowego, co pozwala uzyskać wysokie przyspieszenie i szybsze pozycjonowanie. Serwo silnik ac serii Nema42, zakres mocy wynosi od 0,8 do 1,8 kW, a moment obrotowy od 4 nm do 6 nm, szeroko stosowany w maszynach CNC, takich jak cięcie plazmowe, frezowanie CNC / itp.
Wybór produktu i parametr:
Model | EC- 110M080C | EC- 110M120D | EC- 110M150D | EC- 110M120C | EC- 110M180D | ||||||||||||||||||
Moc znamionowa (W) | 800 | 1200 | 1500 | 1200 | 1800 | ||||||||||||||||||
Napięcie znamionowe (V) | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||
Prąd znamionowy (A) | 3.5 | 5 | 6 | 4.5 | 6 | ||||||||||||||||||
Prędkość znamionowa (RPM) | 2000 | 3000 | 3000 | 2000 | 3000 | ||||||||||||||||||
Holding Torque (Nm) | 4 | 4 | 5 | 6 | 6 | ||||||||||||||||||
Szczytowy moment obrotowy (Nm) | 12 | 12 | 15 | 12 | 18 | ||||||||||||||||||
Stała napięcia (V / 1000 * RPM) | 79 | 54 | 62 | 83 | 60 | ||||||||||||||||||
Współczynnik momentu obrotowego (Nm / A) | 1.14 | 0,8 | 0,83 | 1.3 | 1 | ||||||||||||||||||
Bezwładność wirnika (kg.) | 0,54x10-³ | 0,54x10-³ | 0,63x10-³ | 0,76x10-³ | 0,76x10-³ | ||||||||||||||||||
Rezystancja linii-linii (Q) | 2.41 | 1,09 | 1,03 | 1,46 | 0,81 | ||||||||||||||||||
Indukcyjność linia-linia (mH) | 7.3 | 3.3 | 3,43 | 4.7 | 2,59 | ||||||||||||||||||
Stała elektryczna czasowa (Ms) | 3) | 3) | 3,33 | 3.2 | 3.2 | ||||||||||||||||||
Waga (kg) | 6 | 6 | 6,8 | 7,9 | 7,9 | ||||||||||||||||||
Numer linii enkodera (PPR) | 2500 | ||||||||||||||||||||||
Klasa izolacji | Klasa B | ||||||||||||||||||||||
Klasa bezpieczeństwa | IP65 | ||||||||||||||||||||||
Korzystanie ze środowiska | Temperatura: -20 ℃ ~ + 40 ℃, wilgotność poniżej 90% RH Bez rosy | ||||||||||||||||||||||
Wtyczka zasilania silnika | Drut Ołów | U | V. | W. | PE | ||||||||||||||||||
Pin nr. | 2) | 3) | 4 | 1 | |||||||||||||||||||
Wtyczka enkodera | Drut Ołów | 5 V. | 0 V. | A + | B + | Z + | ZA- | B- | Z- | U + | V + | W + | U- | V- | W- | PE | |||||||
Pin nr. | 2) | 3) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
Wymiary produktu:
Model | EC-110M080D | EC-110M120D | EC-110M150D | EC-110M120C | EC-110M180D |
L (bez hamulca) | 189 | 189 | 204 | 219 | 219 |
L (z hamulcem stałym) | 245 | 245 | 260 | 275 | 275 |
L (z hamulcem elektromagnetycznym) | 263 | 263 | 278 | 293 | 293 |
Dopasowany sterownik | ECN-GA3210B | ECN-GA3210B | ECN-GA3215B | ECN-GA3210B | ECN-GA3215BF |
Kabel do opcji | (Kabel impulsowy) Kontroler do sterownika | 3-10 M dla opcji | |||
(Kabel enkodera) Enkoder do sterownika | |||||
(Kabel zasilający) Silnik do sterownika | |||||
Instalacja produktu:
1: Elementy instalacji / demontażu połączone z końcem wału silnika, nie uderzają mocno wału, aby zapobiec uszkodzeniu drugiej strony enkodera wału silnika.
2: Staramy się jak najlepiej wykorzystać swój wał, aby uniknąć wibracji i uszkodzeń łożyska.
Usługa produktu:
ECON zapewnia serwis techniczny od początku do końca i oferuje roczną gwarancję. Każdy problem może wysłać e-mail do naszego inżyniera technicznego i działu sprzedaży lub bezpośrednio porozmawiać na naszej stronie internetowej.
Płatność i dostawa:
ECON obsługuje płatności T / T, Paypal, Western Union. Możemy zorganizować wysyłkę ekspresową, lotniczą i morską, posiadamy profesjonalny zespół zajmujący się logistyką.
Rekomendacje:
Serwonapęd AC G2 obsługuje system Canopen, który sprawia przyjemność z systemu serwo
