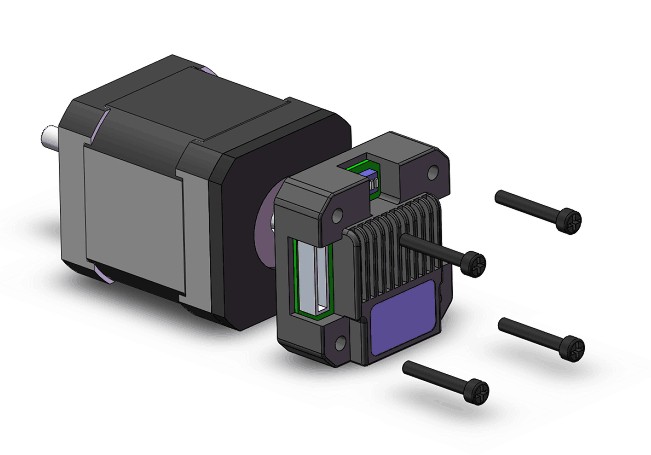

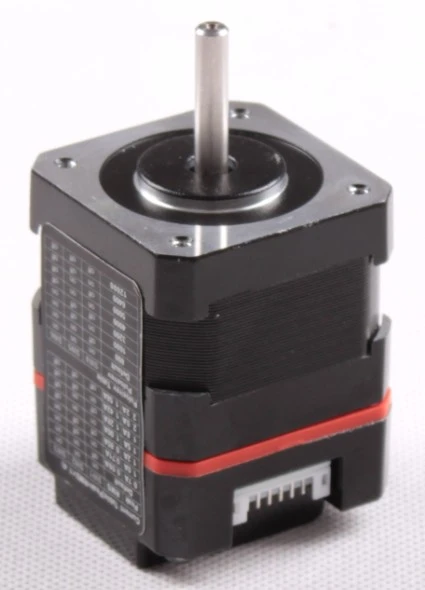

Cechy produktu: zintegrowany napęd krokowy nema17
● 32-bitowa technologia cyfrowa
● niskie wibracje, mniej hałasu, gładkość
● Wewnętrzna wysoka mikro-krok i płynna funkcja filtra
● Automatyczne dopasowanie parametrów silnika po włączeniu zasilania
● Obecna zmienna technologia powoduje niskie nagrzewanie się silnika i napędu
● Automatyczne zmniejszenie do połowy prądu, gdy silnik jest statyczny
● Optycznie izolowane wejście sygnałowe z pojedynczym końcem (impuls, kierunek, odblokowanie)
● Częstotliwość odpowiedzi impulsowej wynosi 200 kHz (MAKS 500 500 Hz)
● Wygodny do ustawienia prądu, wybierz zakres 0,1 ~ 2,5A (szczyt)
● Zakres mikrokroków wynosi 200 ~ 51200
● Obsługuje zabezpieczenia nadnapięciowe, podnapięciowe i nadprądowe
Zastosowania produktu: zintegrowany napęd krokowy nema17
Z powodzeniem wdrożono zintegrowane systemy krokowe IO42 w różnych urządzeniach, takich jak stacjonarne routery CNC, małe młyny CNC, wycinarki / grawerki, młyny dentystyczne, elektroniczny sprzęt montażowy i kontrolny, sprzęt do etykietowania, maszyny Pick & Place, stoły XY
Parametry produktu: zintegrowany napęd krokowy nema17
Model napędu i tabela wyboru | ||||
Model napędu | IO42-02 | IO42-03 | IO42-04 | IO42-08 |
Holding Torque | 0,2 nm | 0,3 nm | 0,4 nm | 0,8 nm |
Maksymalny prąd | 1.3A | 1,68A | 1,68A | 1,5 A. |
Tryb komunikacji | Domyślnie ustawiony jest RS232, RS485 dostosowany | |||
Krok Kąt / Silnik Polarny | 1,8º / 50 biegunowy | |||
Polecam aplikację | Zainstaluj ograniczoną przestrzeń, płynne działanie, niskie ogrzewanie | |||
Napięcie | 15 ~ 32VDC, zalecana 24V.Jeśli potrzebujesz wysokiego napięcia, powiedz sprzedaży dostosowanej, MAX wynosi 50V | |||
Wartość ochrony przed przepięciem | 36vdc ± 2 | |||
Tryb sterowania | 32-bitowa technologia sterowania DSP | |||
Impulsowa częstotliwość maksymalna | 200 kHz (domyślnie 150 kHz) | |||
Funkcja ochrony | Alarm przekroczenia prądu, przepięcia i spadku napięcia | |||
Sygnał wejściowy | Impuls, kierunek, sygnał zezwolenia odbierają tylko sygnał single-end, podłączenie elektryczne wynosi 5Vdc, inny poziom elektryczny musi podłączyć zewnętrzny rezystor ograniczający prąd | |||
Mikrokrok | Domyślnie 1600 / obr., Ustaw mikrokrok za pomocą ProTuner lub przełączników DIP (200-51200) | |||
Połączenie produktu: zintegrowany napęd krokowy nema17
Ustawienie produktu: zintegrowany napęd krokowy nema17
Obecne ustawienie
Prąd szczytowy | RMS Current | SW1 | SW2 | SW3 |
Domyślna | 0,5A (PK) | NA | NA | NA |
0,7A | 0,5 A. | POZA | NA | NA |
1,0 A. | 0,71A | NA | POZA | NA |
1,2A | 0,85A | POZA | POZA | NA |
1,5 A. | 1,0 A. | NA | NA | POZA |
1.8A | 1,28A | POZA | NA | POZA |
2,0 A. | 1,42A | NA | POZA | POZA |
2.2A | 1,58A | POZA | POZA | POZA |
Tabela Pluse / REV
Pul / REV | SW4 | SW5 | SW6 |
Domyślnie (400) | NA | NA | NA |
800 | POZA | NA | NA |
1600 | NA | POZA | NA |
3200 | POZA | POZA | NA |
4000 | NA | NA | POZA |
5000 | POZA | NA | POZA |
6400 | NA | POZA | POZA |
12800 | POZA | POZA | POZA |
Wymiary produktu: zintegrowany napęd krokowy nema17
