Wprowadzenie produktu: Cyfrowy sterownik silnika krokowego Microstep poniżej 4.2A

ECON zapewnia dziesiątki modeli napędów krokowych. Od 2 do 3 faz, cyfrowy DSP, wejście 24--80 DC lub wejście 24--80 VAC, i może zapewnić odpowiednie napędy krokowe, aby zaspokoić specjalne potrzeby systemów sterowania krokowego. Produkty krokowe ECON są dobrze znane ze względu na szeroki wybór, doskonałą wydajność, łatwość użycia, wysoką niezawodność i niski koszt. Napędy krokowe były używane przez tysiące klientów OEM na całym świecie z wielu branż, takich jak maszyny CNC, medycyna, elektronika, półprzewodniki, opakowania, automatyka laboratoryjna.

Cyfrowe napędy krokowe o wysokiej wydajności serii DH charakteryzują się wyjątkowo niskim poziomem hałasu, bardzo niskim nagrzewaniem silnika i ultra płynnymi ruchami silnika przy niskiej prędkości. Z wydajnością i zrównoważonym kosztem

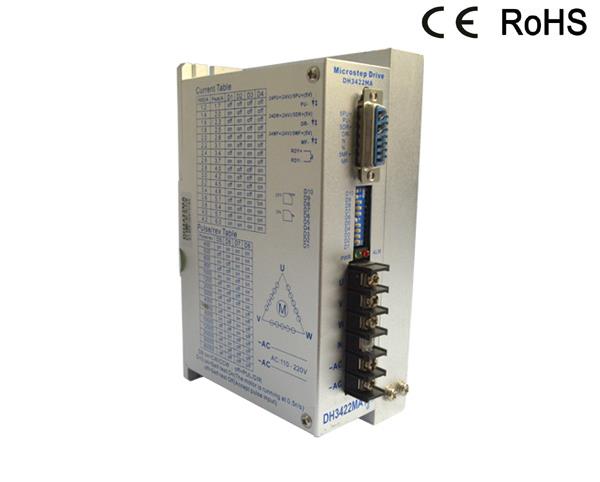

DH3422MA to w pełni cyfrowy napęd krokowy nowej generacji, oparty na 32-bitowym procesorze DSP z zaawansowanym algorytmem. Zakres zasilania wynosi od 110 do 220 V. może napędzać ramowy 3-fazowy silnik krokowy 86-130 mm.

Ultra niski poziom hałasu i wysoka gładkość przy średniej / niskiej prędkości oraz wysoki moment obrotowy przy dużej prędkości, które można zastosować w różnych aplikacjach sterowania prędkością. przyjąć płynną i dokładną technologię sterowania wektorem prądu sinusoidalnego, która powoduje, że silnik ma niskie ciepło.

Cechy produktu:

● 32-bitowy DSP nowej generacji

● dobra gładkość, niski poziom hałasu, niskie ciepło

● wbudowane ustawienie mikro kroku

● wbudowane aktualne ustawienie

● prąd postoju można ustawić na 50%

● optoizolowane różnicowe wejście impulsowe

● częstotliwość odpowiedzi wynosi do 300 kHz

● zabezpieczenie nadnapięciowe, podnapięciowe, nadprądowe

● obsługuje tryb impulsowy PU + DIR i tryb impulsowy CW / CCW

● Obsługa sygnału wejściowego 5 V / 24 V (PU DR MF)

Aplikacje

Może być stosowany w różnego rodzaju maszynach, takich jak router cnc, maszyna pływająca, maszyna pakująca, drukarka 3D, maszyna do etykietowania, frezowanie / tokarka cnc, maszyna do cięcia laserowego i tak dalej, a jej unikalne cechy sprawiają, że jest idealnym rozwiązaniem dla aplikacje wymagające niskiego poziomu hałasu, niskich wibracji, niskiej temperatury i wysokiej precyzji

Wymiar montażowy （jednostka ： mm）

Funkcja produktu:

Obecne ustawienie

IM (A)

1.2

1.4

1.6

1.8

2.0

2.2

2.4

2.6

2.8

3.0

3.2

3.4

3.6

3.8

4.0

4.2

POZA

Tryby pracy

WYŁ: tryb impulsowy PU + DIR

WŁ .: Tryb impulsowy CW / CCW ； uwaga ： ustaw tryb po wyłączeniu zasilania

D10

WYŁ: odbieranie zewnętrznego impulsu

WŁ .: autotest po włączeniu zasilania silnik pracuje z prędkością 30 obr./min. \

Ustawienie Microstep

Pu / Rev

400

500

600

800

1000

1200

2000

3000

4000

5000

6000

dziesięć tysięcy

12000

20000

30000

60000

POZA

Opis interfejsu

Nazwa	Funkcjonować	Opis
PWR	Światło zasilania	Po włączeniu świeci zielone światło
ALARM	Ponad prąd / pod napięciem / ponad światło wyświetlające napięcie	Jeśli przemiennik przetężeniowy / podnapięciowy / przepięciowy czerwone światło jest włączone
24PU +	24 V wejście impulsowe VCC	Podłącz do 24 V impulsu VCC (obsługa PLC 24 V +)
5PU +	Wejście impulsowe 5 V VCC	Podłącz do VCC impulsowego 5 V
PU-	Wejście impulsowe ujemne	Sygnał impulsowy: w trybie pojedynczego impulsu (impuls / kierunek) wejście to reprezentuje sygnał impulsowy, każda opadająca krawędź jest aktywna. W trybie impulsowym CW / CCW 5PU i PU są wejściami CW
24DR +	Wejście VCC 24 V	Podłącz do 24 V impulsu VCC (obsługa PLC 24 V +)
5DR +	Wejście 5 V VCC	Podłącz do VCC impulsowego 5 V
DR-	Wejście wejściowe ujemne	Sygnał DIR: w trybie pojedynczego impulsu sygnał ten ma niskie / wysokie poziomy napięcia, reprezentujące dwa kierunki obrotu silnika; W trybie impulsowym CW / CCW 5DR i DR- są wejściem CCW
24MF +	24 V włącz wejście VCC	Podłącz do źródła zasilania +24 V.
5MF +	5 V umożliwia wejście VCC	Podłącz do źródła zasilania + 5 V.
MF-	Włącz wejście ujemne	Włącz sygnał: Ten sygnał służy do włączania / wyłączania sterownika. Wysoki poziom do włączenia sterownika i niski poziom do wyłączenia sterownika. Zwykle pozostawione NIE PODŁĄCZONE (WŁĄCZONE).
RDY +	Wyjście sygnału gotowości napędu VCC	Sygnał wyjściowy gotowy do jazdy, jeśli nie ma błędu, to wyjście jest wyłączone, jeśli błąd, wyjście jest włączone. po włączeniu zasilania lampka alarmowa zaświeci się na 10 ms, i RDY + / RDY też będzie włączony (10ms)
RDY-	Sygnał wyjściowy sygnału gotowości do jazdy jest ujemny	RDY +, RDY- prąd wyjściowy wynosi 50MA, maksymalne napięcie wynosi 50VDC
AC	Wejście zasilania prądem przemiennym	AC110-220V, maksymalna moc wejściowa wynosi AC240V
N.	NC
U	Motor U	Motor U,
V.	Silnik V.	Silnik V.
W.	Silnik W.	Silnik W.

!Uwaga

Odp .: Podłącz prawidłowo zasilacz, nie może przekraczać 240VAC

B: Proszę zachować kabel impulsu z kabla silnika i kabla zasilania, na wypadek zakłóceń

C: Jeśli lampka alarmu jest włączona, sprawdź ją po wyłączeniu zasilania

a: zakres zasilania wynosi 110 V – 220 V AC, czy nie ； b: czy jest jakieś zwarcie na przewodzie silnika lub inne?

Usługa produktu:

ECON zapewnia serwis techniczny od początku do końca i oferuje roczną gwarancję. Każdy problem może wysłać e-mail do naszego inżyniera technicznego i działu sprzedaży lub bezpośrednio porozmawiać na naszej stronie internetowej.

Płatność i dostawa:

ECON obsługuje płatności T / T, Paypal, Western Union. Możemy zorganizować wysyłkę ekspresową, lotniczą i morską, posiadamy profesjonalny zespół zajmujący się logistyką.

Rekomendacje:

3-fazowy silnik krokowy serii Nema 34

3-fazowy silnik krokowy serii Nema 42

Zasilacz
